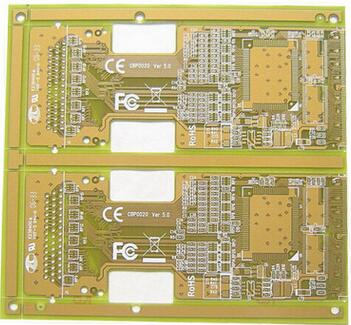

HDI 是高密度互连（High Density Interconnector）的缩写，是生产印制板的一种（技术），使用微盲埋孔技术的一种线路分布密度比较高的电路板。 HDI专为小容量用户设计的紧凑型产品。它采用模块化可并联设计，一个模块容量1000VA（高度1U），自然冷却，可以直接放入19”机架，最大可并联6个模块。该产品采用全数字信号过程控制（DSP）技术和多项专利技术，具有全范围适应负载能力和较强的短时过载能力，可以不考虑负载功率因数和峰值因数。
中文名：HDI板
外文名：High Density Interconnector
释 义：高密度互连板
解 释：生产印制板的一种（技术）
由于印刷电路板并非一般终端产品，因此在名称的定义上略为混乱，例如：个人电脑用的母板，称为主机板而不能直接称为电路板，虽然主机板中有电路板的存在但是并不相同，因此评估产业时两者有关却不能说相同。再譬如：因为有积体电路零件装载在电路板上，因而新闻媒体称他为IC板，但实质上他也不等同于印刷电路板。
在电子产品趋于多功能复杂化的前提下，积体电路元件的接点距离随之缩小，信号传送的速度则相对提高，随之而来的是接线数量的提高、点间配线的长度局部性缩短，这些就需要应用高密度线路配置及微孔技术来达成目标。配线与跨接基本上对单双面板而言有其达成的困难，因而电路板会走向多层化，又由于讯号线不断的增加，更多的电源层与接地层就为设计的必须手段，这些都促使从层印刷电路板（Multilayer Printed Circuit Board）更加普遍。
对于高速化讯号的电性要求，电路板必须提供具有交流电特性的阻抗控制、高频传输能力、降低不必要的辐射（EMI）等。采用Stripline、Microstrip的结构，多层化就成为必要的设计。为减低讯号传送的品质问题，会采用低介电质系数、低衰减率的绝缘材料，为配合电子元件构装的小型化及阵列化，电路板也不断的提高密度以因应需求。BGA (Ball Grid Array)、CSP (Chip Scale Package)、DCA (Direct Chip Attachment)等组零件组装方式的出现，更促印刷电路板推向前所未有的高密度境界。
凡直径小于150um以下的孔在业界被称为微孔（Microvia），利用这种微孔的几何结构技术所作出的电路可以提高组装、空间利用等等的效益，同时对于电子产品的小型化也有其必要性。
对于这类结构的电路板产品，业界曾经有过多个不同的名称来称呼这样的电路板。例如：欧美业者曾经因为制作的程序是采用序列式的建构方式，因此将这类的产品称为SBU （Sequence Build Up Process）,一般翻译为“序列式增层法”。至于日本业者，则因为这类的产品所制作出来的孔结构比以往的孔都要小很多，因此称这类产品的制作技术为MVP （Micro Via Process）,一般翻译为“微孔制程”。也有人因为传统的多层板被称为MLB (Multilayer Board),因此称呼这类的电路板为BUM (Build Up Multilayer Board),一般翻译为“增层式多层板”。
美国的IPC电路板协会其于避免混淆的考虑，而提出将这类的产品称为HDI （High Density Intrerconnection Technology）的通用名称，如果直接翻译就变成了高密度连结技术。但是这又无法反应出电路板特征，因此多数的电路板业者就将这类的产品称为HDI板或是全中文名称“高密度互连技术”。但是因为口语顺畅性的问题，也有人直接称这类的产品为“高密度电路板”或是HDI板。
发展前景：根据高阶HDI板件的用途--3G板或IC载板，它的未来增长非常迅速：未来几年世界3G手机增长将超过30%，中国即将发放3G牌照；IC载板业界咨询机构Prismark预测中国2005年至2010预测增长率为80%，它代表PCB的技术发展方向。
国内HDI板的产能不能满足快速增长的需求 近几年，全球HDI手机板生产现状发生了重大格局变化：欧美主要PCB制造商除知名的手机板大厂ASPOCOM、AT&S仍为诺基亚供应2阶HDI手机板外，大部分HDI产能已由欧洲向亚洲转移。亚洲特别是中国，已成为世界HDI板主要供应地。 根据Prismark的统计，2006年中国手机生产量约占全球的35%，预计到2009年，中国手机的产量将达到全球的50%，HDI手机板的采购额将达到125亿元。 从主要厂商的情况来看，国内各主要厂商的现有产能均不足全球总需求的2%。尽管部分厂商进行了投资扩产，但从整体来讲，国内HDI的产能增长仍不能满足快速增长的需求。
增加线路密度：传统电路板与零件的互连
有利于先进构装技术的使用
拥有更佳的电性能及讯号正确性
可靠度较佳
可改善热性质
可改善射频干扰/电磁波干扰/静电释放（RFI/EMI/ESD）
增加设计效率
中文名：HDI板
外文名：High Density Interconnector
释 义：高密度互连板
解 释：生产印制板的一种（技术）
名称来源

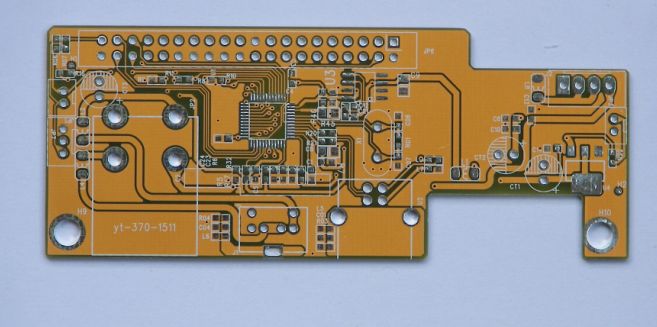

HDI是High Density Interconnector的英文简写, 高密度互连(HDI)制造是印制电路板， 印刷电路板是以绝缘材料辅以导体配线所形成的结构性元件。印刷电路板在制成最终产品时，其上会安装积体电路、电晶体、二极体、被动元件（如：电阻、电容、连接器等）及其他各种各样的电子零件。藉著导线连通，可以形成电子讯号连结及应有机能。因此，印制电路板是一种提供元件连结的平台，用以承接联系零件的基底。由于印刷电路板并非一般终端产品，因此在名称的定义上略为混乱，例如：个人电脑用的母板，称为主机板而不能直接称为电路板，虽然主机板中有电路板的存在但是并不相同，因此评估产业时两者有关却不能说相同。再譬如：因为有积体电路零件装载在电路板上，因而新闻媒体称他为IC板，但实质上他也不等同于印刷电路板。
在电子产品趋于多功能复杂化的前提下，积体电路元件的接点距离随之缩小，信号传送的速度则相对提高，随之而来的是接线数量的提高、点间配线的长度局部性缩短，这些就需要应用高密度线路配置及微孔技术来达成目标。配线与跨接基本上对单双面板而言有其达成的困难，因而电路板会走向多层化，又由于讯号线不断的增加，更多的电源层与接地层就为设计的必须手段，这些都促使从层印刷电路板（Multilayer Printed Circuit Board）更加普遍。
对于高速化讯号的电性要求，电路板必须提供具有交流电特性的阻抗控制、高频传输能力、降低不必要的辐射（EMI）等。采用Stripline、Microstrip的结构，多层化就成为必要的设计。为减低讯号传送的品质问题，会采用低介电质系数、低衰减率的绝缘材料，为配合电子元件构装的小型化及阵列化，电路板也不断的提高密度以因应需求。BGA (Ball Grid Array)、CSP (Chip Scale Package)、DCA (Direct Chip Attachment)等组零件组装方式的出现，更促印刷电路板推向前所未有的高密度境界。
凡直径小于150um以下的孔在业界被称为微孔（Microvia），利用这种微孔的几何结构技术所作出的电路可以提高组装、空间利用等等的效益，同时对于电子产品的小型化也有其必要性。
对于这类结构的电路板产品，业界曾经有过多个不同的名称来称呼这样的电路板。例如：欧美业者曾经因为制作的程序是采用序列式的建构方式，因此将这类的产品称为SBU （Sequence Build Up Process）,一般翻译为“序列式增层法”。至于日本业者，则因为这类的产品所制作出来的孔结构比以往的孔都要小很多，因此称这类产品的制作技术为MVP （Micro Via Process）,一般翻译为“微孔制程”。也有人因为传统的多层板被称为MLB (Multilayer Board),因此称呼这类的电路板为BUM (Build Up Multilayer Board),一般翻译为“增层式多层板”。
美国的IPC电路板协会其于避免混淆的考虑，而提出将这类的产品称为HDI （High Density Intrerconnection Technology）的通用名称，如果直接翻译就变成了高密度连结技术。但是这又无法反应出电路板特征，因此多数的电路板业者就将这类的产品称为HDI板或是全中文名称“高密度互连技术”。但是因为口语顺畅性的问题，也有人直接称这类的产品为“高密度电路板”或是HDI板。
HDI应用

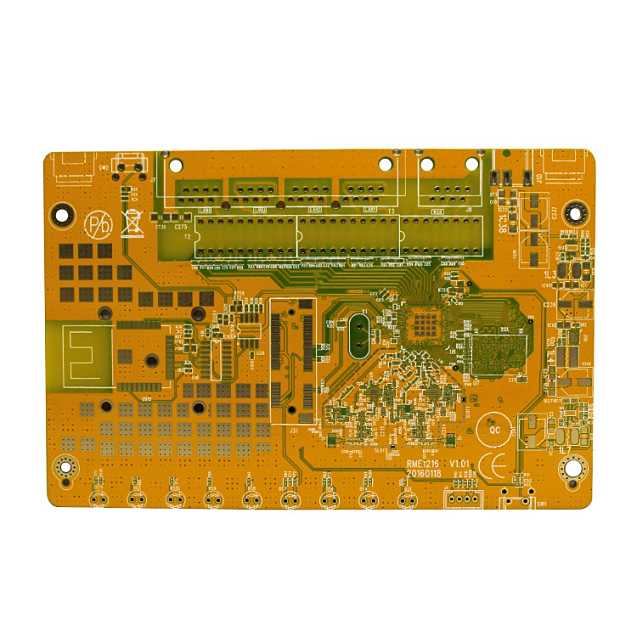

电子设计在不断提高整机性能的同时，也在努力缩小其尺寸。从手机到智能武器的小型便携式产品中，"小"是永远不变的追求。高密度集成（HDI）技术可以使终端产品设计更加小型化，同时满足电子性能和效率的更高标准。HDI目前广泛应用于手机、数码(摄)像机、MP3、MP4、笔记本电脑、汽车电子和其他数码产品等，其中以手机的应用最为广泛。HDI板一般采用积层法(Build-up)制造，积层的次数越多，板件的技术档次越高。普通的HDI板基本上是1次积层，高阶HDI采用2次或以上的积层技术，同时采用叠孔、电镀填孔、激光直接打孔等先进PCB技术。高阶HDI板主要应用于3G手机、高级数码摄像机、IC载板等。发展前景：根据高阶HDI板件的用途--3G板或IC载板，它的未来增长非常迅速：未来几年世界3G手机增长将超过30%，中国即将发放3G牌照；IC载板业界咨询机构Prismark预测中国2005年至2010预测增长率为80%，它代表PCB的技术发展方向。
市场供需分析
手机产量的持续增长推动着HDI板的需求增长 中国在世界手机制造业中扮演重要的角色。自2002年摩托罗拉全面采用HDI板制造手机以后，目前超过90%的手机主板都采用HDI板。市场研究公司In-Stat于2006年发布的研究报告预测，在未来5年内，全球手机产量仍将以15%左右的速度增长，至2011年，全球手机的总销售将达到20亿部。国内HDI板的产能不能满足快速增长的需求 近几年，全球HDI手机板生产现状发生了重大格局变化：欧美主要PCB制造商除知名的手机板大厂ASPOCOM、AT&S仍为诺基亚供应2阶HDI手机板外，大部分HDI产能已由欧洲向亚洲转移。亚洲特别是中国，已成为世界HDI板主要供应地。 根据Prismark的统计，2006年中国手机生产量约占全球的35%，预计到2009年，中国手机的产量将达到全球的50%，HDI手机板的采购额将达到125亿元。 从主要厂商的情况来看，国内各主要厂商的现有产能均不足全球总需求的2%。尽管部分厂商进行了投资扩产，但从整体来讲，国内HDI的产能增长仍不能满足快速增长的需求。
HDI电路优点
可降低PCB成本：当PCB的密度增加超过八层板后，以HDI来制造，其成本将较传统复杂的压合制程来得低。增加线路密度：传统电路板与零件的互连
有利于先进构装技术的使用
拥有更佳的电性能及讯号正确性
可靠度较佳
可改善热性质
可改善射频干扰/电磁波干扰/静电释放（RFI/EMI/ESD）
增加设计效率
